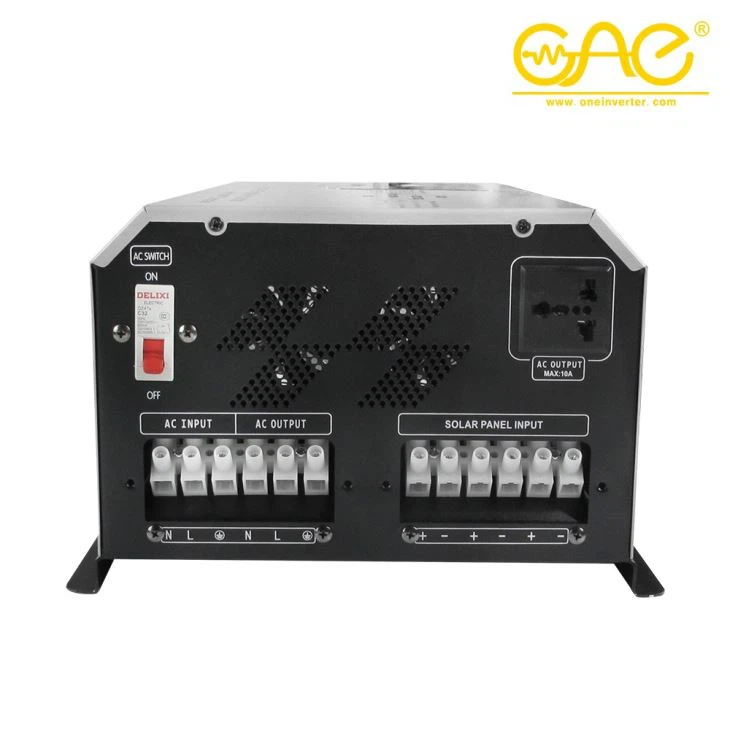

उत्पाद वर्णन

निश्चित शक्ति: 7000 वाट

पीक पावर: 21000 वाट

बैटरी वोल्टेज: 48 वी डीसी

एसी आउटपुट वोल्ट: 110/120/220/230 वी एसी (वैकल्पिक)

आउटपुट आवृत्ति: 50 हर्ट्ज / 60 हर्ट्ज (वैकल्पिक)

दक्षता: 92 प्रतिशत

वेव फॉर्म : शुद्ध साइन वेव फॉर्म

कम आवृत्ति इन्वर्टर लाभ:

पावर फ़्रीक्वेंसी मशीन को पारंपरिक एनालॉग सर्किट सिद्धांत के आधार पर डिज़ाइन किया गया है। इसमें एक थाइरिस्टर (एससीआर) रेक्टिफायर, एक आईजीबीटी इन्वर्टर, एक बाईपास और एक पावर फ्रीक्वेंसी बूस्ट आइसोलेशन ट्रांसफॉर्मर होता है। क्योंकि इसका रेक्टिफायर और ट्रांसफॉर्मर 50Hz की फ्रीक्वेंसी पर काम करता है, इसलिए इसे पावर फ्रीक्वेंसी इन्वर्टर कहा जाता है।

हाई फ़्रीक्वेंसी मशीन आमतौर पर IGBT हाई फ़्रीक्वेंसी रेक्टिफायर, बैटरी कन्वर्टर, इन्वर्टर और बाईपास से बनी होती है। गेट में जोड़े गए ड्राइव को नियंत्रित करके आईजीबीटी को चालू और बंद करने के लिए नियंत्रित किया जा सकता है। आईजीबीटी रेक्टिफायर की स्विचिंग आवृत्ति आमतौर पर कई किलोहर्ट्ज़ से दर्जनों किलोहर्ट्ज़ तक होती है, यहाँ तक कि सैकड़ों किलोहर्ट्ज़ तक, जो औद्योगिक आवृत्ति मशीन की तुलना में बहुत अधिक है। यह एक हाई-फ़्रीक्वेंसी इन्वर्टर है।

पावर फ़्रीक्वेंसी इन्वर्टर सर्किट में, मुख्य सर्किट का तीन-चरण एसी इनपुट कम्यूटेशन प्रारंभ करनेवाला से गुजरता है, और तीन एससीआर ब्रिज आर्म्स से बने रेक्टिफायर से कनेक्ट होने के बाद डीसी वोल्टेज में परिवर्तित हो जाता है। रेक्टिफायर ब्रिज के SCR के कंडक्शन एंगल को नियंत्रित करके आउटपुट DC वोल्टेज को एडजस्ट किया जाता है। मूल्य। क्योंकि SCR एक अर्ध-नियंत्रण उपकरण है, नियंत्रण प्रणाली केवल टर्न-ऑन बिंदु को नियंत्रित कर सकती है। एक बार एससीआर चालू हो जाने के बाद, भले ही गेट ड्राइव रद्द कर दिया गया हो, इसे बंद नहीं किया जा सकता है। इसका करंट शून्य होने के बाद ही इसे प्राकृतिक रूप से बंद किया जा सकता है, इसलिए इसे चालू और बंद किया जाता है। दोनों एक शक्ति आवृत्ति चक्र पर आधारित हैं, और कोई उच्च आवृत्ति चालू और बंद नियंत्रण नहीं है। चूंकि एससीआर रेक्टिफायर एक स्टेप-डाउन रेक्टिफायर है, इन्वर्टर के माध्यम से डीसी बस वोल्टेज आउटपुट का एसी वोल्टेज इनपुट एसी वोल्टेज से कम है। आउटपुट चरण वोल्टेज को निरंतर 220V वोल्टेज प्राप्त करने के लिए, इन्वर्टर आउटपुट में एक बूस्ट आइसोलेशन ट्रांसफार्मर जोड़ा जाना चाहिए।
